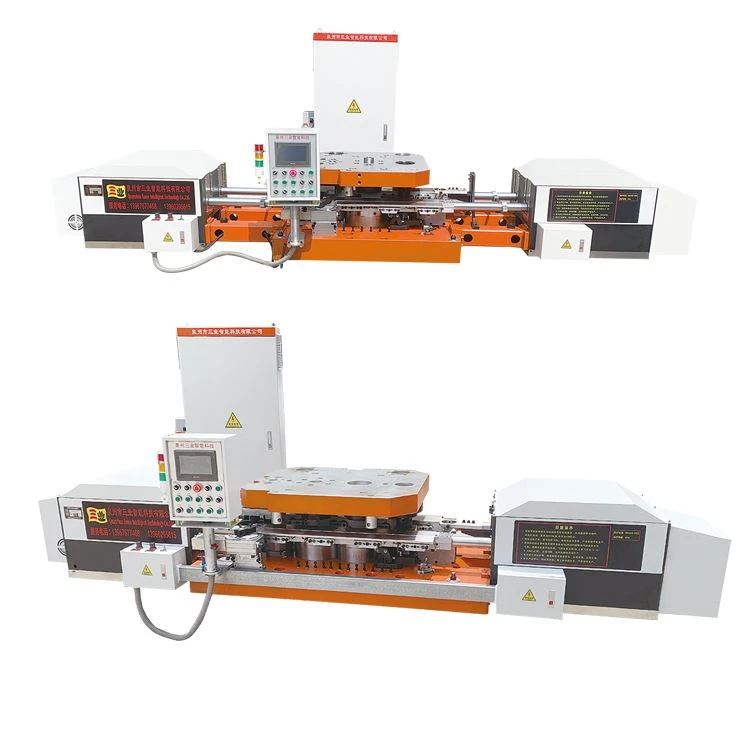

Nut Former Machine Line برای تولید مهره‌های صنعتی سنگین و قطعات سخت‌افزاری متقارن محور، راب‌های فلزی گرم شده را از طریق قالب‌های متوالی تغذیه می‌کند، می‌گیرد و منتقل می‌کند.

مشخصات محصول

مدل	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
حداکثر قطر گیره (میلی متر)	55	55	60	60	70	70	85	85	100	100
حداکثر ارتفاع گیره (میلی متر)	50	50	60	60	60	60	75	75	80	80
SPEED (PCS/min)	35-45	35-45	30-40	30-40	25-35	25-35	20-30	20-30	20-30	20-30
محدوده تنظیم ارتفاع (میلی متر)	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
ارتفاع بلند کردن تیر در حین کار	/	0-120	/	0-120	/	0-120	/	0-120	/	0-120
سکته مغزی (میلی متر)	170	170	220	220	250	250	250	250	300	300
*ابعاد بالای میز (میلی متر) LWH*	700 * 660 * 60	700 * 660 * 60	800 * 700 * 80	800 * 700 * 80	800 * 750 * 90	800 * 750 * 90	800 * 750 * 100	800 * 750 * 100	1000 * 750 * 110	1000 * 750 * 110
*ابعاد میز پایین (mm) LWH*	1300 * 760 * 120	1300 * 760 * 120	1400 * 750 * 130	1400 * 750 * 130	1500 * 800 * 140	1500 * 800 * 140	1500 * 800 * 150	1500 * 800 * 150	1600 * 900 * 160	1600 * 900 * 160
قدرت سروو موتور (KW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
*ابعاد کلی MANUPULATOR(MM)LWH*	3300 * 800 * 700	3300 * 800 * 700	3400 * 800 * 700	3400 * 800 * 700	3700 * 1000 * 800	3700 * 1000 * 800	3600 * 1000 * 800	3600 * 1000 * 800	4200 * 1200 * 100	4200 * 1200 * 100
وزن دستکار (کیلوگرم)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

فورجینگ نیروی و عملکرد ماشین

ظرفیت آهنگری:35 تا 45 ضربه در دقیقه در مدل‌های 160-تنی و 20 تا 30 ضربه در دقیقه در خطوط 400 تنی سنگین ارائه می‌کند.

حفاظت حرارتی:دستگیره‌های خنک‌شده با آب و موانع حرارتی از حسگرهای پنوماتیک و الکترونیکی در محیط‌های آهنگری بیش از 1000 درجه محافظت می‌کنند.

پایداری مداوم:بدنه آهنی-چدنی{1} سنگین، ارتعاشات ناشی از آهنگری مداوم را کاهش می‌دهد و تراز دقیق را تحت حداکثر بار حفظ می‌کند.

پیکربندی چند{0}Station Forming

01/

انتقال‌های چند مرحله‌ای-قابل تنظیم برای توالی های 3 ایستگاه و 4 ایستگاه: رسوب زدایی / ناراحت کننده → شکل دهی / هگزا → سوراخ کردن / سوراخ کردن.

02/

پاکسازی دینامیک:بالابر پرتو موتوری (سری "G") فاصله 0-120 میلی متری را برای قالب های پیچیده پایین و پین های اجکتور برجسته ارائه می دهد.

03/

سکته مغزی ابزار:تنظیم یکپارچه تقویت کننده 0 تا 20 میلی متری بلوک های قالب سفارشی ضخیم را بدون چروک شدن در خود جای می دهد.

04/

دستگیره‌های سریع-رهاسازی:بازوهای گیره-تغییر سریع مکانیکی، تغییرات کامل مجموعه قالب را در کمتر از 30 دقیقه امکان پذیر می کند.

گزینه های سفارشی سازی

خیاطی هندسه:طرح‌بندی ایستگاه‌های سفارشی برای ابعاد متقاطع-مسطح، قطر فلنج و نیم‌نماهای مهره غیراستاندارد طراحی شده است.

مواد:قدرت ماشین و سیستم های گرمایش القایی که برای گریدهای آلیاژی خاص، فولادهای ضد زنگ و اندازه های بیلت پیکربندی شده اند.

دنباله جریان فرآیند:نقشه برداری ایستگاهی سفارشی برای ترکیبات منحصر به فرد ناراحت کننده، سوراخ کردن، گسترش و اندازه.

ادغام کارخانه و اتوماسیون:رد پای ماشین سفارشی‌شده، جهت تغذیه مواد، اتصالات ابزار، -فیدرهای خودکار، آسانسورهای بیلت، و سیستم‌های جمع‌آوری سطل‌های رباتیک-.

کنترل کیفیت

قابلیت تکرار انتقال:انتقالات مبتنی بر سروو{0}}تلرانس موقعیت یابی چند ایستگاهی را در 0.15± میلی متر در همه پاس ها نگه می دارد.

اینترلاک های محافظ دای:حسگرهای حرارتی و آشکارسازهای دوگانه-هنگام تغذیه نادرست، فشار را فورا متوقف می‌کنند تا از خرابی قالب جلوگیری کنند.

انطباق استاندارد:ضخامت و تمرکز دیوار را برای مطابقت با مشخصات بست ISO 4759-1 و DIN 934 حفظ می کند.

در-نظارت نیروی خط:حسگرهای تناژ زمان واقعی بار آهنگری را در هر ایستگاه ردیابی می‌کنند تا ابزار فرسوده را قبل از بروز نقص تشخیص دهند.

شرایط تحویل

زمان تحویل:پیکربندی‌های استاندارد در 80 تا 120 روز تقویمی پس از اجرای خشک اجباری 72-ساعته ارسال می‌شوند.

بسته ابزار:شامل قالب‌های اولیه آلیاژی Cr{{0}Mo-V و کیت لوازم یدکی پوشیدنی ۱۲ ماهه (گیره‌ها، پانچ‌ها، میله‌های فشار).

بسته بندی صادراتی:مهر و موم شده در فیلم ضد زنگ VCI-و بسته بندی شده در جعبه های چوبی-فولاد شایسته-دریایی با فایل های کامل مطابق با CE/ISO.

راه اندازی و پشتیبانی:10 روز آموزش نصب و راه اندازی و اپراتور در سایت، با پشتیبانی 48 ساعته خدمات میدانی جهانی را پوشش می دهد.

سوالات متداول

س: چه دوره گارانتی برای قاب اصلی پرس و سیستم انتقال سروو، جدا از کیت لوازم یدکی پوشیدنی اعمال می شود؟

پاسخ: بدنه اصلی پرس و سیستم انتقال سروو{0}} دارای ضمانت ساختاری 24 ماهه است که متمایز از بسته 12 ماهه لوازم یدکی پوشیدنی موجود است.

س: عمر معمولی بدنه پرس چدنی-قبل از نیاز به تعمیر اساسی چقدر است؟

پاسخ: در حالت عادی سه شیفت، بدنه چدنی و یاتاقان‌های اصلی معمولاً 12 تا 15 سال قبل از نیاز به تعمیرات اساسی ساختاری کار می‌کنند.

س: آیا تست پذیرش کارخانه (FAT) را قبل از حمل و نقل ارائه می دهید؟

پاسخ: بله، ما FAT را با پخش مستقیم ویدیو برای خریداران خارج از کشوری که نمی‌توانند سفر کنند، انجام می‌دهیم، علاوه بر اجرای خشک استاندارد 72-ساعته قبل از ارسال-که قبلاً در محل انجام شده است.

س: چه شرایط پرداختی معمولاً برای یک خط فندق کامل ارائه می شود؟

A: شرایط استاندارد 30٪ سپرده، 60٪ قبل از حمل و نقل، و 10٪ پس از پذیرش راه اندازی، با T/T یا L/C پذیرفته شده است.

س: میانگین مصرف برق برای یک خط 400{1}}تنی سنگین در طول تولید کامل چقدر است؟

A: یک پیکربندی 400{2}}تنی معمولاً 75-90 کیلووات در ساعت تحت عملکرد مداوم چند ایستگاهی بسته به اندازه بیلت و سرعت ضربه مصرف می‌کند.
