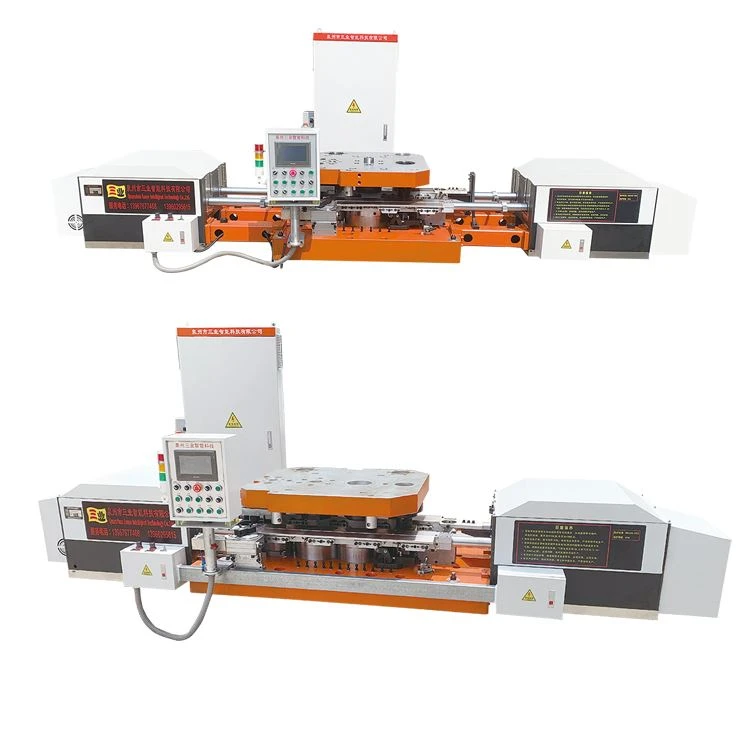

Nut Former Automatic Manipulator یک{0}}واحد اتوماسیون چند ایستگاهی و سنگین است که برای تبدیل پرس های آهنگری گرم دستی یا نیمه خودکار به خطوط تولید مهره با سرعت بالا- طراحی شده است.

مشخصات محصول

مدل	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
حداکثر قطر گیره (میلی متر)	55	55	60	60	70	70	85	85	100	100
حداکثر ارتفاع گیره (میلی متر)	50	50	60	60	60	60	75	75	80	80
SPEED (PCS/min)	35-45	35-45	30-40	30-40	25-35	25-35	20-30	20-30	20-30	20-30
محدوده تنظیم ارتفاع (میلی متر)	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
ارتفاع بلند کردن تیر در حین کار	/	0-120	/	0-120	/	0-120	/	0-120	/	0-120
سکته مغزی (میلی متر)	170	170	220	220	250	250	250	250	300	300
*ابعاد بالای میز (میلی متر) LWH*	700 * 660 * 60	700 * 660 * 60	800 * 700 * 80	800 * 700 * 80	800 * 750 * 90	800 * 750 * 90	800 * 750 * 100	800 * 750 * 100	1000 * 750 * 110	1000 * 750 * 110
*ابعاد میز پایین (mm) LWH*	1300 * 760 * 120	1300 * 760 * 120	1400 * 750 * 130	1400 * 750 * 130	1500 * 800 * 140	1500 * 800 * 140	1500 * 800 * 150	1500 * 800 * 150	1600 * 900 * 160	1600 * 900 * 160
قدرت سروو موتور (KW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
*ابعاد کلی MANUPULATOR(MM)LWH*	3300 * 800 * 700	3300 * 800 * 700	3400 * 800 * 700	3400 * 800 * 700	3700 * 1000 * 800	3700 * 1000 * 800	3600 * 1000 * 800	3600 * 1000 * 800	4200 * 1200 * 100	4200 * 1200 * 100
وزن دستکار (کیلوگرم)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

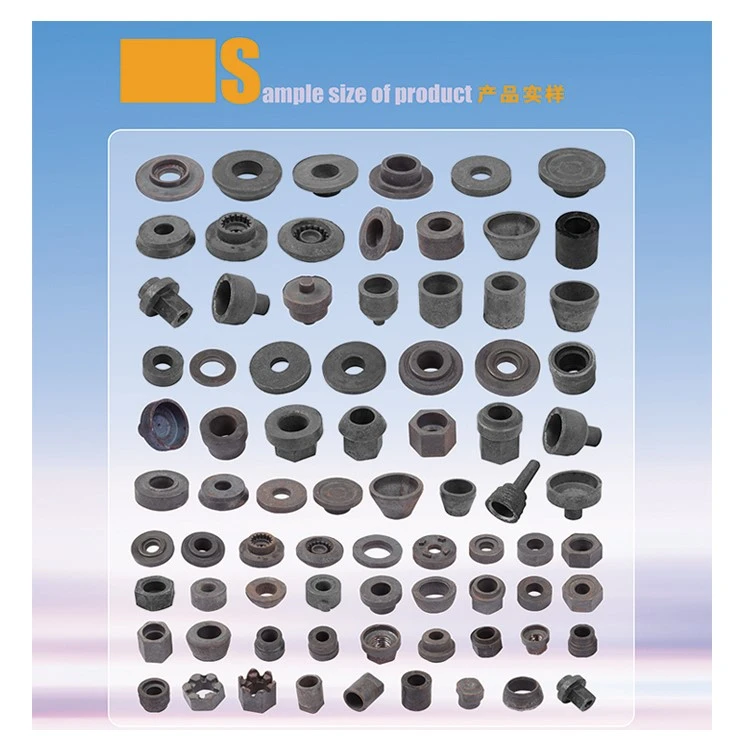

انواع آجیل

مهره شش گوش استاندارد:آهنگری مهره های شش گوش متریک و امپریال M12-M36 مطابق با مشخصات DIN 934، ISO 4032 و ASME B18.2.2.

فلنج و مهره خودرو:شکل گیری فلنج، چرخ و مهره های قفل یکپارچه برای مجموعه های شاسی، سیستم تعلیق و محور خودرو.

مهره‌های قفل سازه‌ای سنگین-:پردازش ذخایر خام فولاد آلیاژی درجه 8.8، 10.9، و 12.9 به بست‌های دیواری ضخیم- برای معدن، فولاد سازه‌ای و راه‌آهن.

اجزای جعلی سفارشی:شکل‌گیری چند ایستگاه از سخت‌افزار صنعتی غیر استاندارد، نامتقارن و پلکانی برای طراحی‌های مهندسی مشتری.

فرآیند فورج گرم

گرمایش القایی و تغذیه:واحدهای القایی فرکانس متوسط، قبل از اینکه به صورت مکانیکی به اولین قالب منتقل شود، دمای بیلت را در 15± درجه حفظ می‌کنند.

چند-ناراحتی ایستگاه:قالب‌های پیش‌{0}شکل‌دهی و بدنه-پیش‌رونده، حجم ذخیره‌سازی خام را مجدداً توزیع می‌کنند تا از چین‌خوردگی‌های سطحی و ترک خوردگی مواد جلوگیری کنند.

سوراخ کردن و پخ زدن:یک ایستگاه پانچ مکانیکی یکپارچه، سوراخ‌های مرکزی تمیز و پخ‌های لبه‌ای{0} بیرونی را با یک ضربه فشار ایجاد می‌کند.

انتقال خودکار ایستگاه:انگشتان انتقال بادامک{0}رانده قطعات کار را با سرعت 120 قطعه در دقیقه بین قالب ها حرکت می دهند.

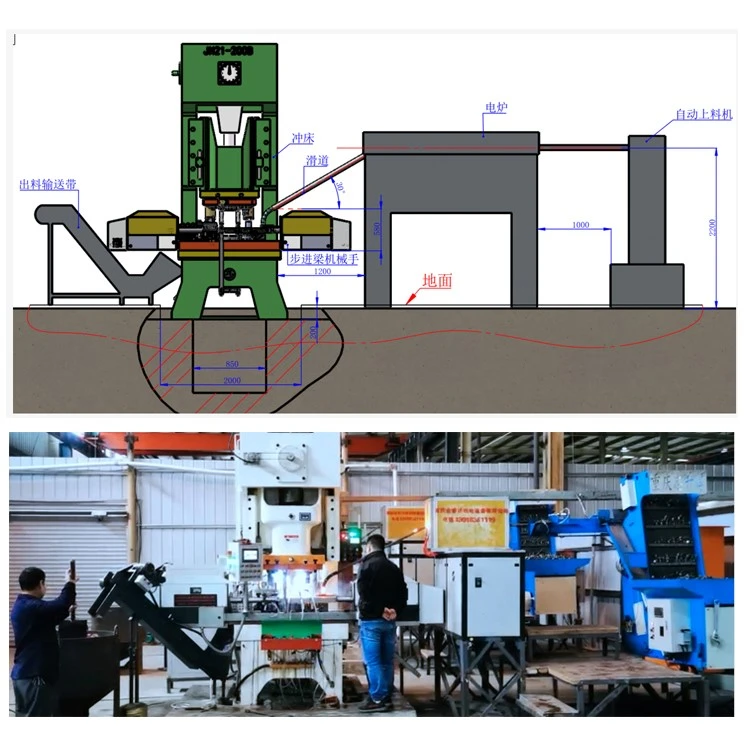

الزامات نصب

بنیاد:پد بتنی با پایه های میرایی طراحی شده برای جداسازی اثرات جنبشی عملیاتی از زیرساخت های کارخانه اطراف.

تامین برق:اتصال 380 ولت/415 ولت، 50/60 هرتز، 3-فاز با تثبیت کننده ولتاژ داخلی برای هیتر القایی.

تاسیسات پنوماتیک و خنک کننده:فشار خط عملیاتی هوای فشرده 0.6-0.8 مگاپاسکال با یک سیستم آب حلقه بسته جفت شده است که جریان 15-20 درجه ثابت را ارائه می دهد.

روغن کاری و فلاشینگ ترازو:روانکاری خودکار متمرکز روغن همراه با کانال‌های مایع فشار بالا- در زیر بستر.

تحویل و پشتیبانی پس از فروش-

آزمون پذیرش کارخانه (FAT):شامل 100{1}}تولید مداوم با استفاده از گریدهای فولادی مشخص شده توسط مشتری و نقشه‌های CAD قبل از بسته‌بندی.

در{0}}راه اندازی سایت:استقرار تکنسین میدانی برای تسطیح فونداسیون، تراز ابزار، یکپارچه سازی الکتریکی و آموزش اپراتور ماشین.

انبار قطعات مصرفی و پوشیدنی:مشت‌های استاندارد، قالب‌ها و انگشتان انتقالی که در هاب‌های منطقه‌ای برای اعزام نگهداری می‌شوند.

گارانتی:ضمانت ساختاری 12 ماهه که مجموعه میل لنگ و فلایویل اصلی را پوشش می دهد، با پشتیبانی از تشخیص از راه دور Ethernet PLC.

سوالات متداول

س: کدام محدوده اندازه مهره حداکثر 120 قطعه در دقیقه را به دست می آورد؟

پاسخ: حداکثر توان عملیاتی 120 PPM در مهره های شش گوش استاندارد M12{3}}M20 کوچکتر به دست می آید. مهره های فلنج بزرگتر و مهره های قفلی سنگین بالاتر از M24 معمولاً به دلیل افزایش جرم مواد در هر ضربه با سرعت 70-90 PPM کار می کنند.

س: اگر از تجهیزات فراتر از عملکرد استاندارد سه شیفت استفاده شود، چه اتفاقی برای گارانتی میل لنگ و چرخ فلایویل می افتد؟

پاسخ: ضمانت ساختاری 12- ماهه تحت استفاده استاندارد سه شیفتی معتبر باقی می‌ماند. عملیات مداوم 24 ساعته و 7 روزه فراتر از این نمایه نیاز به اطلاع قبلی برای حفظ پوشش کامل گارانتی دارد.

س: آیا می توانیم گرید فولاد و نقشه های طراحی خود را برای آزمون پذیرش کارخانه مشخص کنیم؟

A: بله، FAT شامل یک دوره تولید مداوم 100 قطعه با استفاده از گرید فولادی و نقشه های CAD مشخص شده شما است، و اطمینان حاصل می کند که تجهیزات قبل از حمل و نقل آماده هستند.

س: تاسیسات ما باید چه شرایط ولتاژ و برقی را داشته باشد؟

پاسخ: تأسیسات شما به منبع برق سه فاز 380 ولت/415 ولت 50/60 هرتز، هوای فشرده 0.6- 0.6 مگاپاسکال و سیستم خنک‌کننده آب حلقه بسته با جریان 15 تا 20 درجه نیاز دارد.

س: چه اطلاعاتی برای انتخاب صحیح تجهیزات شکل دهنده مهره مورد نیاز است؟

A: داده های انتخاب کلید شامل ابعاد مهره، وزن خالی، مواد آهنگری، میزان تولید مورد نیاز، ظرفیت پرس، تعداد ایستگاه های آهنگری، و پیکربندی پرس موجود است.
